10 mars 2010

CONFECTION BASSIN

EN 2008, JE ME SUIS LANCE DANS LA CONFECTION D'UN BASSIN, QUI AURA UNE ROUE A AUBES, ET UNE FONTAINE. LE TOUT FONCTIONNANT A L' EAU ET L'ELECTRICITE.

J'ai récupéré un bloc de béton cellulaire, il est assez facile à travailler, je creuse avec un ciseau à bois, condamner à cet usage.

Je vais essayer de vous montrer les différentes étapes qui a fallu franchir, pour confectionner tout cet ensemble.

j'ai donc creusé ce bloc. A droite un trou profond recevra la pompe, et le muret laissé au milieu recevra l'axe de la roue à aubes.

1_IMG_2684__800x600_

Posté par COMTAT à 02:41 - - Commentaires [0] - Permalien [#]


CONFECTION BASSIN

CONFECTION APPENTI

Celui-ci est confectionné avec des morceaux de bois découpés dans un morceau de chevron.

Il se trouvera en dessus de la pompe à eau du bassin.

Une attention particulière à l'assemblage des bois entre eux, au montage j'en ai éclaté plusieurs, avec les clous.

2_Sans_titre__800x600_

Posté par COMTAT à 02:33 - - Commentaires [0] - Permalien [#]

CONFECTION BASSIN

CONFECTION DES COURONNES DE LA ROUE A AUBES.

Prendre deux feuilles de Cp de 5 mm que l'on clouera entre elles, tracer deux cercles, un pour l'exterieur des couronnes, et l'autre pour l'intérieur de celles-ci. Découper à la scie sauteuse. aprés la découpe des couronnes surtout ne pas déclouer de suite. Tracer des repères sur les couronnes, qui serviront à les aligner un peu plus tard au montage.

Les croix des roues sont effectuées dans du bois normal, elles ont toutes les quatre exactement les mêmes dimensions, et seront percées en même temps. Elles sont encastrées à demi bois, entre elles, et aussi sur les couronnes.

3_IMG_2687__800x600_

Posté par COMTAT à 02:27 - - Commentaires [0] - Permalien [#]

CONFECTION BASSIN

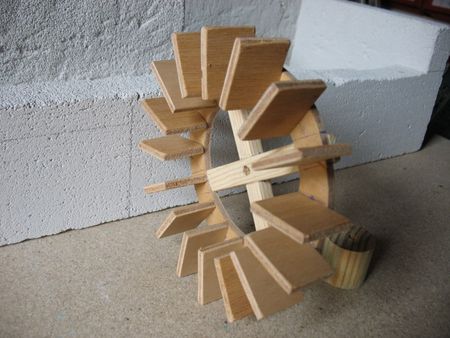

AILETTES FIXEES SUR LE PREMIERE COURONNE

A droite on aperçoit le futur axe de la roue, confectionné dans un morceau de tringle à rideau.

Aprés séchage de la colle à bois, je clouerais les ailettes sur la couronne, avec l'aggrafeuse à clous.

5_IMG_2690__800x600_

Posté par COMTAT à 02:17 - - Commentaires [0] - Permalien [#]

CONFECTION BASSIN

FIXATION DE LA DEUXIEME COURONNE.

Bien sur, la première précaution à prendre et de bien positionner la couronne en face de la première.

Pour ce faire, j'ai tout d'abord passer ma tige filetée dans l'axe de la première couronne.

j'ai enduit de colle sur ces deux côtés l'axe de la roue, et j'ai enfilé celui-ci dans la tige filetée.

De suite aprés j'ai encollé les aillettes des aubes avec de la colle à bois, inséré la deuxième couronne sur la tige filetée et appliqué celle-ci sur l'axe de la roue et sur les ailettes.

Comme j'avais fait des repères au début sur les deux roues, il ne me reste plus qu'à les aligner, et je suis sur que la roue va tourner rond.

aprés séchage de la colle à bois, j'ai cloué les ailettes avec l'aggrafeuse à clous.

6_IMG_2711__800x600_

Posté par COMTAT à 02:11 - - Commentaires [0] - Permalien [#]


CONFECTION BASSIN

LA ROUE A AUBES TERMINEE

7_IMG_2712__800x600_

Posté par COMTAT à 02:00 - - Commentaires [1] - Permalien [#]

CONFECTION BASSIN

MISE EN PLACE ET ESSAI DE LA ROUE A AUBES.

Pour pourvoir faire tourner la roue, j'ai confectionné deux supports dans du siporex ( ou béton cellulaire ). sortes de trapèzes que nous voyons sur la photo.

les supports, je les ai fabriqué en une seule pièce, je les ai percé, et simplement à ce moment là, j'ai coupé ma pièce en deux, de façon à avoir deux pièces exactement identiques.

A l'intérieur des trous, j'ai inséré un tuyau de cuivre, afin d'éviter l'usure prématurée du béton cellulaire, lors du fonctionnement de la roue.

les supports sont fixés au pistolet à baton colle.



8_IMG_4405__800x600_

Posté par COMTAT à 01:59 - - Commentaires [2] - Permalien [#]

CONFECTION BASSIN

LA FONTAINE, REALISEE DANS UN PORCEAU DE SIPOREX.

10_Photo_029__800x600_

Posté par COMTAT à 01:47 - - Commentaires [0] - Permalien [#]

CONFECTION BASSIN

ESSAI DE LA MISE EN PLACE DE LA FONTAINE.

Aprés les travaux que je dois effectuer sur la fontaine, elle sera coller sur son emplacement, avec le pistolet de colle baton.

Pourquoi une fontaine dans un bassin? tout simplement pour faire circuler l'eau dans celui-ci avec effet , et de plus elle me cachera la pompe.

11_Photo_032__800x600_

Posté par COMTAT à 01:46 - - Commentaires [0] - Permalien [#]

CONFECTION BASSIN

CONFECTION  DES TUILES.

A L'AIDE D'UN GABARIT, JE VAIS CONFECTIONNER LES TUILES .

VOICI LE DEROULEMENT DU TUTORIEL

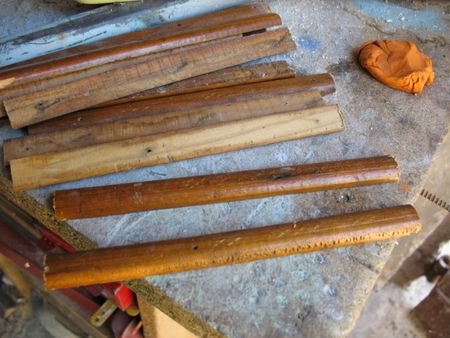

ce sont des baguettes 1/2 rondes récupérées

sur un cadre d'ornement d'une ancienne porte.

Leur forme est parfaite pour donner celles des tuiles.

13_Photo_307__800x600_
